Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | Escada rolante resistente/pública | Código: | EN115-1:2017 / GB16899-2011 |
|---|---|---|---|
| Elevação (m): | <> | Inclinação: | 27,3° / 30° |
| Velocidade (m/s): | 0.65/0.5 | Balaustrada: | St opaco do St. /Glass |
| Largura do degrau: | 1000 | No. da etapa lisa: | 3/4/5 |
| Modelo de economia de energia: | Movimentação de None/VF | Aplicação: | Interno/exterior, metro/estação de trem/aeroporto |
| Passo: | Aulminum | Pente e placa de chão: | De aço inoxidável/de alumínio |
| corrimão: | tipo V / tipo C | Corrente da etapa: | Rolo fora do elo de corrente |
| Fator de segurança: | >=5-8 | ||
| Destacar: | Escada rolante opaca da caminhada movente da balaustrada,Escada rolante da caminhada movente do C,Tipo rolo de V da corrente da etapa de escada rolante |
||
Escada rolante resistente, rolo fora da relação, balaustrada opaca da corrente da etapa, tipo 1000
Introdução de produto
Nosso tipo HD20 de escada rolante resistente é desenvolvido por nossas visão internacional e equipe de projeto técnica profissional experiente.
O produto destaca seus projeto personalizado, tecnologia profissional, características originais, segurança e confiança, desempenho operacional proeminente, eficiência elevada e economias de energia, e aparência à moda.
O conceito da segurança, do verde e da proteção ambiental permite o produto da escada rolante HD20 de operar-se em condições seguras, baratas, de baixo nível de ruído, da baixa potência, as livres de óleo, as quietas e as naturais, dando a cavaleiros uma experiência verdadeiramente atrativa do passeio.
Espaço de aplicação
HD20 o tipo escada rolante resistente pode ser amplamente utilizado em uma variedade de ocasiões do transporte público e do arranha-céus e no ambiente em interno ou em exterior:
Especificações técnicas básicas
| Código da escada rolante | EN115-1: 2017 |
| Máximo Aumentação (m) | 26 |
| Declive (grau) | 30 / 27,3 |
| Velocidade (m/s) | 0.65 / 0,5 |
| Balaustrada | Vidro opaco de aço inoxidável |
| Largura da etapa | 1000 |
| Número de etapas lisas | 4/3/2 |
| Modo de poupança de energia | Movimentação/nenhum de VF |
| Ambiente | Exterior/interno |
| Etapa | Alumínio |
| Placa de assoalho | De alumínio/de aço inoxidável |
| Movimentação do corrimão | Movimentação de Newel/roda da tração |
| Tipo do corrimão | Tipo v/C |
| Fator de segurança | >=5 |
Base do cálculo da vida de projeto
| Tamanco típico do fluxo de tráfego do metro | Horas | porcentagem | Carga do passageiro/etapa (quilogramas) | Porcentagem da carga do freio |
| 20 anos, 52 semanas, 20 horas/dia | 6,67 | 33,33 | 120 | 120% |
| 13,33 | 66,67 | 72 | 60% | |
| Total | 20 | 100 | Carga de travagem equivalente | 78,16% |
* de acordo com as exigências específicas da carga e da vida de clientes diferentes, da máquina diferente da movimentação, das correntes da etapa e de outros componentes principais pode ser selecionado para cumprir as exigências especiais da carga dos clientes.
Destaque personalizado maduro do projeto do componente-chave
Descrição básica da estrutura do produto

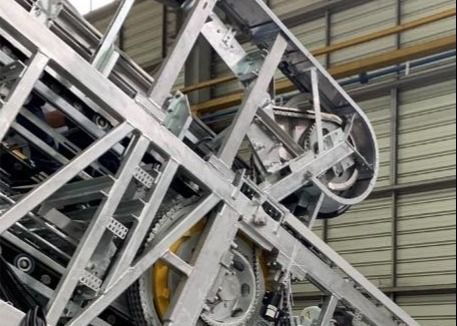

Fardo
O fardo da escada rolante está usando o projeto de solda da construção de aço do perfil tubular. Seus corda superior e mais baixo uso L120x60x5/6/7.1/8. de aço angular da corda. O fardo pode apoiar a elevação até 20 medidores. O comprimento 15830mm é o DBE máximo (distância entre o apoio de duas extremidades) da escada rolante, e com um apoio intermediário, a distância transversal entre o apoio da extremidade pode alcançar o comprimento 30600mm. A deflexão do fardo é menos de 1/1500 que é verificado pelo cálculo e confirmado através do teste da carga máxima de acordo com a exigência do código EN115. O fardo é pó revestido para a proteção de corrosão para a unidade interna e aplica o mergulho quente galvanizado para a aplicação exterior. O fardo pode ser separação projetada em 2 ou 3 ou 4 partes para a expedição do recipiente.
Conduzindo a máquina
A máquina de condução é projetada usar o redutor da caixa de engrenagens do sem-fim como a configuração padrão e o redutor helicoidal da caixa de engrenagens opcional. O motor é um projeto da eficiência elevada que o nível IE2 do uso eficaz da energia como o padrão e a ceia IE3 de nível elevado opcional. Há um arranjo de condução da máquina dois, única máquina da movimentação e mergulho duplo para apoiar a necessidade da elevação diferente.

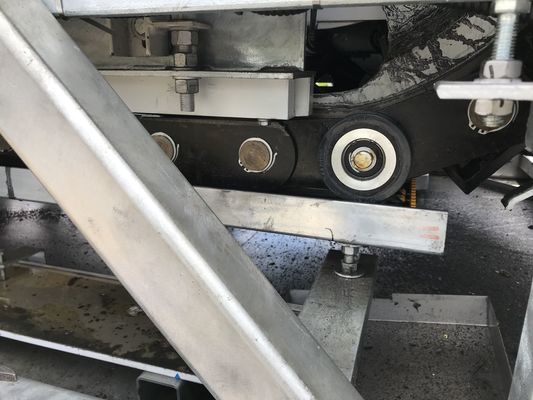

Corrente da etapa e etapa
A corrente da etapa é projetada para seu passo é 133.33mm, que é um tamanho popular na indústria para apoiar a distância da etapa de 400mm (133.33x3). Daqui, a peça sobresselente para eles é disponível e popular no mercado da peça sobresselente. Dois tipos das etapas serão fornecidos, padrão para inteiro morrem etapa do alumínio de molde, tipo que do conjunto a etapa de aço inoxidável é uma opção. As etapas são pó revestido com a cor preta ou cinzenta. Com a delimitação amarela de três lados opcional.
Sistema de trilha
O sistema de trilha consiste na curva superior, abaixa a seção da curva e do declive. A curva superior e uma mais baixa curva estão soldando o projeto de bloco da trilha.
A trilha da seção do declive é a estrutura do perfil da trilha que borda do perfil como a função da orientação para o corredor do rolo da corrente da etapa e do rolo da etapa. Este projeto da estrutura da personalidade é benéfico à confiança e à estabilidade do guia de corrida das etapas e reduz o movimento lateral.
Balaustrada
A balaustrada é o painel de aço inoxidável opaco ou de segurança do vidro. O diodo emissor de luz sob a iluminação do corrimão, a iluminação do protetor da escova e a iluminação do pente são características opcionais para a beleza da aparência da escada rolante. O decking do painel da saia, o interno e o exterior usa a linha fina sus304 de aço inoxidável de 2 milímetros. O painel exterior será projeto personalizado e uso material 1,5 milímetros de espessura sus304 de aço inoxidável.
Placa de apoio do pente
A área da placa de apoio do pente é uma escala extrema do risco da segurança e precisa de ser focalizada sobre. Nós reforçamos a força da placa de apoio do pente de modo que sob a circunstância que aplica a carga 6000N/mm2, sua deformação não estivesse mais de 2mm. A trilha upthrust pretende no projeto da placa de pente é uma de nossas medidas de segurança garantir etapas para não levantar acima a batida do pente.
Dispositivo da lubrificação
O dispositivo da lubrificação é um dispositivo eficiente da bomba de engrenagem para a melhor lubrificação. É um projeto verde para reduzir o desperdício de óleo e para evitar a poluição ambiental.
Sistema de controlo
O sistema de controlo consiste em um controlador e nos dispositivos de segurança que sejam complacentes com EN115-1: exigência de 2017 códigos. O controlador aplica o painel de controlo do microprocessador e equipa todos os tipos de interruptores de segurança e de sensores diferentes para monitorar o corredor da escada rolante. O controlador apoia a movimentação de VF para comutar no modelo inativo para abaixar a velocidade da escada rolante para a economia de energia.
| Dispositivo de segurança da escada rolante | ||
| Dispositivo de segurança padrão - EN115: exigência 2017 complacente | ||
| 1 | Falta da proteção da fase ou da fase do erro | Caso que detectado a falta da fase ou da fase do erro, a escada rolante parará automaticamente a operação. |
| 2 | Proteção da sobrecarga do motor | Quando a corrente está sobre 15% a escada rolante parará automaticamente. |
| 3 | Proteção do laço do dispositivo elétrico | Oferece o dispositivo automático da desconexão do circuito proteger os componentes da fonte do circuito e da alimentação da escada rolante. |
| 4 | Proteção da entrada do corrimão | A proteção ativará para parar a escada rolante que corre após detecção dos objetos bloqueados na entrada do corrimão. |
| 5 | Dispositivo de segurança da placa de pente | Quando alguma substância estrangeira foi grampeada ou entre nos pentes, a escada rolante parará automaticamente a operação |
| 6 | Dispositivo de proteção de cessão da etapa | Quando a etapa é deformação quebrada ou séria detectada, a escada rolante parará de correr automaticamente até então para pisar participando na placa de pente. |
| 7 | Dispositivo quebrado da monitoração da corrente da movimentação principal | Quando a corrente da movimentação principal sobre esticou ou quebrou, o dispositivo de monitoração estará ativado para parar a operação da escada rolante. |
| 8 | Proteção da segurança da corrente da etapa | Quando a corrente da etapa sobre esticou ou quebrou, o dispositivo de proteção estará ativado para parar a operação da escada rolante. |
| 9 | Sobre a proteção da velocidade | Aplique o sensor para monitorar diretamente a velocidade da roda dentada da movimentação principal, proteção ativará após detecção do funcionamento na velocidade 20% mais altamente a velocidade do que avaliado, a fonte de alimentação principal será cortada para o funcionamento da parada da escada rolante. Se a escada rolante é uma elevação de mais de 6 m, equipado com um freio auxiliar, este dispositivo do freio de emergência estará ativado então para quebrar o corredor da escada rolante. |
| 10 | Proteção involuntária da reversão (NRD) | Aplique o sensor para monitorar o sentido da rotação da roda dentada da movimentação principal, a proteção ativará após detecção do movimento invertido involuntário (do sentido ajustado) das etapas e os corrimão, a escada rolante sejam funcionamento da parada. Se a escada rolante é uma elevação de mais de 6 m, um freio auxiliar está equipado, este dispositivo do freio de emergência estará ativado então para quebrar o corredor da escada rolante. |
| 11 | Linha de delimitação | A linha de delimitação amarela é ficada situada na posição dianteira e dois lados do passo da etapa aos passageiros de aquecimento pisam afastado a área arriscada para evitar ser prendido em armadilha na diferença entre a borda da etapa adjacente e na diferença entre o painel da saia. |
| 12 | Botão de parada da emergência | Empurre o botão de parada da emergência para parar a escada rolante caso que um acidente acontece. |
| 13 | Proteção do painel da saia | Quando alguma substância estrangeira foi grampeada entre o painel da saia e a etapa, a escada rolante para automaticamente a operação. |
| 14 | Proteção do freio | Quando a força elétrica é insuficiente da fonte ou atua algum do dispositivo de segurança, a função de trabalho do freio atravessa no efeito pelo dispositivo de segurança a ação da superação da mola para quebrar a escada rolante para parar a operação. |
| 15 | Interruptor da inspeção da segurança | É um dispositivo de segurança para impedir que a escada rolante comece durante a inspeção e a manutenção. |
| 16 | Sob a iluminação da etapa | A iluminação existe na parte superior e nas gamas mais baixa da escada rolante, a parte mais inferior da etapa a fim lembrar os passageiros das questões de segurança. |
| 17 | Sino de Alam que liga o dispositivo | O alarme soa quando começa a escada rolante a fim lembrar os passageiros das questões de segurança. |
| 18 | Dispositivo quebrado do corrimão | Quando o corrimão é ruptura, a escada rolante para automaticamente a operação. |
| 19 | Dispositivo da monitoração da velocidade do corrimão | A proteção ativará para parar a escada rolante após detecção de um desvio da velocidade do corrimão de mais do que + - 15% à velocidade da etapa dentro de um prazo de 5 a 15s. |
| 20 | Protetor de Bush do painel da saia | O protetor da escova foi instalado entre o painel da saia e as etapas impedirá que os passageiros toquem no painel da saia. |
| 21 | Dispositivo faltante da etapa | Uma etapa faltante pode ser detectada e a escada rolante ser parada antes que a janela da armadilha emerja do pente. |
| 22 | Detecção da liberação do freio | O freio que adiciona o interruptor da detecção impede o motor que corre sem liberação do freio para evitar queimar o motor da máquina. |
| 23 | Dispositivo do contato da placa de assoalho | Proteção contra o risco de passageiros e de povos da manutenção que caem para baixo na sala da máquina onde a placa de assoalho é removida. Os povos do serviço têm que usar uma caixa da inspeção para correr a escada rolante pelo modelo da inspeção sob a condição da placa de assoalho que está sendo removida. |
| 24 | Freio auxiliar | Configuração padrão |
| 25 | Dispositivo de rolamento à prova de fogo da porta | Quando este dispositivo vem ação, pode parar a operação da escada rolante. Este dispositivo tem que ser instalado perto da escada rolante na construção. |
Arranjo do dispositivo de segurança da escada rolante
serviço do Pre-conjunto
Nós proporcionamos o serviço preassembly da escada rolante. Os clientes podem pedir um semi-produto que seja uma escada rolante inteira exceto o controlador seja oferecido pela fonte local a fim encontrar as necessidades do especial local.
