Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo: | 1000/800/600 | StepChainPitch (P): | 67,73 |
---|---|---|---|
Diâmetro do pino (D): | 14.29 | Tamanho do Rolo (D1 x A): | 76 x 35 |
eixo: | Sólido | Meio Ambiente: | interior exterior |
Conexão dos Eixos: | destacável | Lubrificação: | óleo |
Fixação de degraus: | braçadeira | Apropriado para: | escada rolante tipo J |
Destacar: | escada rolante da corrente do rolo do passo 67,73,Escada rolante da corrente do rolo de CNAS |
Introdução do fundo
Algumas escadas rolantes velhas usam correntes curtos da etapa da corrente do rolo do passo. Estas escadas rolantes são usadas geralmente em ocasiões do transporte comercial e público, como o shopping, os prédios de escritórios, os hospitais, os centros de exposição, os hotéis e os aeroportos, o metro, etc. Consequentemente, há umas exigências restritas na qualidade e na segurança da corrente da etapa porque a corrente da etapa é o componente-chave na escada rolante. Após o uso constante, se a corrente da etapa gastou e alcançou sua vida de serviço de design, deve ser oportuna substituído e propertly.

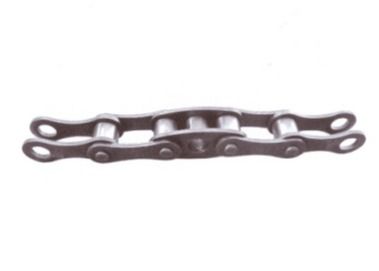

Detalhe do produto
passo da corrente da etapa P = 67.73mm, 6P = distância da etapa = 406.4mm.
A corrente é conectada a sua relação lateral esquerda e direita pelos eixos contínuos. Esta estrutura do projeto da relação lateral deixada, direita e dos eixos contínuos é destacável. Normalmente, os eixos contínuos são reservados para o uso. o único - a relação da tira da corrente da etapa que compram independentemente, e não são incluir os eixos longos, que são especificados para definir um tipo da largura da escada rolante de 1000, de 800 ou de 600.
A fixação da etapa com corrente da etapa é usar o arbusto da braçadeira e a corrente da etapa é óleo usado para a lubrificação.
Especificação de produto
Série do produto | Lubrificação |
Pin de corrente |
Conexão do eixo |
Tipo dos eixos |
Tamanho do rolo |
Etapa Fixação |
Mínimo Quebra |
---|---|---|---|---|---|---|---|
M67a | óleo | 14,29 | Destacável |
contínuo |
76 x 35 | braçadeira | 90 |
M67b | óleo | 14,29 | Destacável | contínuo | 76 x 35 | arbusto da braçadeira | 147 |
M67c | óleo | 14,63 | Destacável | contínuo | 76 x 35 | arbusto da braçadeira | 176 |
J67d | 0il | 14,63 | Destacável | contínuo | 76 x 35 | arbusto da braçadeira | 204 |
Unidade de código pedindo da corrente
Série do produto | Tamanho do rolo | quantidade da corrente da etapa “N” |
Tipo da largura dos eixos (10=1000; 08=800; 06=600) |
M67a |
76 X.25 | M67a - 6L - N | M67a-10; M67a-08, M67a-06 |
M67b | 76 X.25 | M67b - 6L - N | M67b-10; M67b-08, M67b-06 |
M67c | 76 X.25 | M67c - 6L - N | M67c-10; M67c-08, M67c-06 |
M67c | 70 X.25 | M67d - 6L - N | M67d-10; M67d-08, M67d-06 |
Aplicação
A corrente da etapa do passo 67,73 x 6L é usada para a escada rolante de uma distância da etapa de 406.4mm. É apropriado para o tipo escada rolante, etc. de “J”.
Producti e controle da qualidade
O productio da corrente da etapa por fornecedores Indústria-ilustres da corrente da etapa. O processo inteiro da fabricação da corrente da etapa inclui imgress meterial, componente que faz à máquina, tratamento térmico da parte e o conjunto final com plano do controle da qualidade ao eansure cada corrente da etapa conseguiu a exigência de projeto original. O nível de qualidade é consistente com a corrente de primeira classe internacional da etapa de escada rolante do tipo.
Todo o tipo corrente da etapa conseguiu o tipo certificado de CNAS de teste.
Nosso serviço
Nossa equipe de planejamento profissional pode fornecer o suporte laboral para ajudar clientes a identificar as especificações apropriadas da corrente da etapa para cumprir exigências da segurança e da vida.
Nós pedimos amavelmente nossos clientes fornecer-nos todos os documentos relativos à corrente da escada rolante, por exemplo relatórios do serviço técnico, números da peça de reposição da corrente, desenhos da corrente, certificados da carga da ruptura/cálculos carga da ruptura, etc. Estes documentos podem consideravelmente acelerar um inquérito e esclarecer discrepâncias. Para evitar todo o risco de fornecer uma corrente defuncionamento, termine este questionário e um molde da identificação com as fotografias detalhadas das placas da relação, dos rolos, dos pinos da etapa, dos eixos, das peças do eixo e das marcações nos componentes. Encha por favor nos seguintes pontos e nos moldes da corrente tão completamente como possível. Se o molde se afasta da corrente a ser medida, esboço, medida e para fotografar em detalhe o desvio.
