Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | 1000 / 800/Type600 | StepChainPitch (P): | 135,73 |
|---|---|---|---|
| Diâmetro do pino (D): | 12.7D | Tamanho do Rolo (D1 x A): | 76,2 x 22 |
| eixo: | Oco | Meio Ambiente: | interior exterior |
| Conexão dos Eixos: | destacável | Lubrificação: | óleo |
| Fixação de degraus: | Bucha do pino indexador / Bucha de fixação de plástico | Apropriado para: | 506/506SL/506NCE |
| Destacar: | Corrente da etapa de escada rolante 506SL,Tipo 600 corrente da etapa de escada rolante,relação do rolo da escada rolante do passo 135 |
||
Peça sobresselente da escada rolante, corrente da etapa, dentro da relação do rolo, eixos ocos, passo 135,73
Introdução do fundo
A corrente interna da etapa da relação do rolo é usada para a escada rolante comercial. Este tipo de corrente da etapa é usado para a escada rolante commerical da distância da etapa de 407.2mm que são usados nos lugares com fluxo do passageiro do nornal tal como o shopping, os armazéns, os prédios de escritórios, os hotéis, os hospitais, os centros de exposição e os aeroportos, etc. A corrente da etapa é a segurança e o componente crítico na escada rolante. Assim, é exigências fortes para o controle da qualidade da segurança e da produção. Após o uso constante, se a corrente da etapa gastou e alcançou sua vida de serviço de design, deve ser oportuno substituído e propertly de modo que possa com referência a.
Especificação de produto
| Série do produto | Lubrificação |
Pin de corrente |
Conexão do eixo |
Tipo dos eixos |
Tamanho do rolo |
Fixação de Stecp |
Mínimo Quebra |
|---|---|---|---|---|---|---|---|
| 1357-12-ch1 | óleo | 12,7 | Destacável |
cavidade |
76,2 x 22 | Posicione o pino | 111 |
| 1357-12-ch2 | óleo | 12,7 | Destacável | cavidade | 76,2 x 22 | Braçadeira de Bush | 111 |
Detalhe do produto
Este tipo de passo da corrente da etapa (P) é 135.73mm e a distância da etapa é 407.2mm (3P = distância da etapa). Este tipo de corrente da etapa é lubrificação usada do óleo.

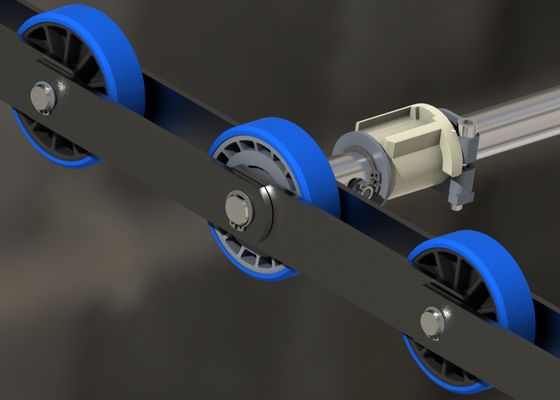

O lado esquerdo e a corrente de relação lateral direita são pre-conjunto, são conectados então com os eixos ocos longos. Os eixos ocos pisam corrente são estrutura destacável do projeto. Pode ser transporte com assmbly a corrente total da etapa que o reft e o conjunto lateral direito da corrente de relação com os eixos ocos longos, ou ele podem ser racham no lado esquerdo, na corrente lateral direita e nos eixos ocos para o transporation como a opção. Usando esta maneira do trasportation, a necessidade da corrente da etapa à remontagem antes que instalar na escada rolante do estaleiro.
A largura da corrente da etapa tem 1000, 800 e 600 para o tipo da escada rolante. E o método de fixação da etapa e da corrente da etapa tem um projeto de duas estruturas: arbusto do pino do índice e arbusto plástico do clampong.
Os rolos da corrente da etapa são feitos pelo poliuretano resistente hydrolytic e o cubo do rolo é a poliamida usada 66. Como uma da parte crítica na corrente da etapa, foi certificado pelo teste da aptidão inclui a anti-hidrólise 250 horas, hidrólise do óleo 250 horas e tempo de funcionamento 5000hours do teste de vida.
Unidade de código pedindo da corrente
| Série do produto | Tipo da escada rolante | Corrente de 10 dobras | Corrente de 2 dobras | Desloque a relação |
| 1357-127-ch1 | 1000 | a1357-127-ch1-10 | a1357-127-ch1-02 | a1357-127-ch1-01 |
| 1357-127-ch1 | 800 | b1357-127-ch1-10 | b1357-127-ch1-02 | b1357-127-ch1-01 |
| 1357-127-ch1 | 600 | c1357-127-ch1-10 | c1357-127-ch1-02 | c1357-127-ch1-01 |
| 1357-127-ch2 | 1000 | a1354-127-ch2-10 | a1354-127-ch2-02 | a1354-127-ch2-01 |
| 1357-127-ch2 | 800 | b1354-127-ch2-10 | b1354-127-ch2-02 | b1354-127-ch2-01 |
| 1357-127-ch2 | 600 | c1354-127-ch2-10 | c1354-127-ch2-02 | c1354-127-ch2-01 |
Aplicação
O rolo do passo 135.73mm dentro da corrente da etapa da relação é usado na escada rolante comercial que a distância da etapa é 407.2mm. É apropriado para o produto 506 da escada rolante, 506SL, 506NCE, etc.
Producti e controle da qualidade
O productio da corrente da etapa por fornecedores Indústria-ilustres da corrente da etapa. O processo inteiro da fabricação da corrente da etapa inclui imgress meterial, componente que faz à máquina, tratamento térmico da parte e o conjunto final com plano do controle da qualidade ao eansure cada corrente da etapa conseguiu a exigência de projeto original. O nível de qualidade é consistente com a corrente de primeira classe internacional da etapa de escada rolante do tipo.
Todo o tipo corrente da etapa conseguiu o tipo certificado de CNAS de teste.
Nosso serviço
Nossa equipe de planejamento profissional pode fornecer o suporte laboral para ajudar clientes a identificar as especificações apropriadas da corrente da etapa para cumprir exigências da segurança e da vida.
Nós pedimos amavelmente nossos clientes fornecer-nos todos os documentos relativos à corrente da escada rolante, por exemplo relatórios do serviço técnico, números da peça de reposição da corrente, desenhos da corrente, certificados da carga da ruptura/cálculos carga da ruptura, etc. Estes documentos podem consideravelmente acelerar um inquérito e esclarecer discrepâncias. Para evitar todo o risco de fornecer uma corrente defuncionamento, termine este questionário e um molde da identificação com as fotografias detalhadas das placas da relação, dos rolos, dos pinos da etapa, dos eixos, das peças do eixo e das marcações nos componentes. Encha por favor nos seguintes pontos e nos moldes da corrente tão completamente como possível. Se o molde se afasta da corrente a ser medida, esboço, medida e para fotografar em detalhe o desvio.
