Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo: | 1000/800/600 | StepChainPitch (P): | 135,46 |
---|---|---|---|
Diâmetro do pino (D): | 12.7/15/20/25 | Tamanho do Rolo (D1 x A): | 76,2 x 22 |
eixo: | Oco | Meio Ambiente: | interior exterior |
Conexão dos Eixos: | destacável | Lubrificação: | óleo |
Fixação de degraus: | Bucha de fixação de plástico | Apropriado para: | 508NCE/510/510PSE/513NPE/515NPE |
Realçar: | Peça sobresselente da escada rolante 513NPE,Corrente da etapa da peça sobresselente da escada rolante,Tipo eixos 1000 da cavidade da escada rolante |
Introdução do fundo
A escada rolante comercial e a escada rolante pública da grande maioria são rolo usado dentro do projeto da corrente da etapa da relação. Estes tipos da escada rolante são usados na maior parte nos lugares com construção comercial com o cubo do fluxo do passageiro do nornal ou do transporte público com fluxo claro do passageiro do dever, tal como o shopping, os prédios de escritórios, o hospital, o estação de caminhos de ferro, a construção do transporte público, os cubos do transporte e os outros lugares.
Como o componente da movimentação chave da escada rolante, o poder de transferências de corrente da etapa transportar passageiros de um andar aos outro com a etapa. Consequentemente, a segurança e a confiança da qualidade das peças devem ser garantidas e forte ser exigidas. Depois que a escada rolante usou muitos anos, a corrente da etapa gastou e excede a vida útil projetada, deve ser substituída no tempo e propertly restaurar a segurança e a confiança de produto.
Especificação de produto
Série do produto | Lubrificação |
Pin de corrente Diâmetro (milímetro) |
Conexão do eixo (Fixo/destacável) |
Tipo dos eixos |
Tamanho do rolo Largura do diâmetro x (milímetro) |
Fixação de Stecp |
Mínimo Quebra força (KN) |
---|---|---|---|---|---|---|---|
1354-12-ch | óleo | 12,7 | Destacável | cavidade | 76,2 x 22 | Braçadeira de Bush | 111 |
1354-15-ch | óleo | 15 | Destacável | cavidade | 76,2 x 22 | Braçadeira de Bush | 90 |
1354-20-ch | óleo | 20 | Destacável | cavidade | 76,2 x 22 | Posicione o pino | 150 |
1354-25-ch | óleo | 25 | Destacável | cavidade | 76,2 x 22 | Posicione o pino | 200 |

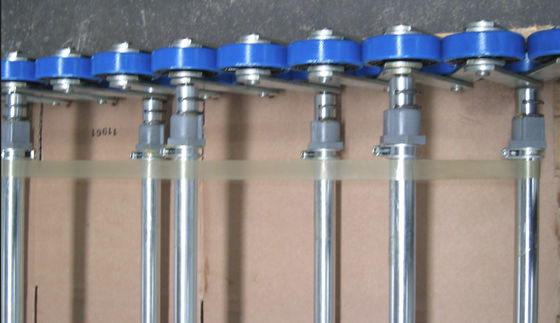

Detalhe do produto
O passo da corrente da etapa (P) é 135.46mm; passo da etapa (distância =3P) 406.4mm da etapa. Esta corrente da etapa da série é óleo usado para a lubrificação.
A corrente é conectada a sua relação lateral esquerda e direita pelos eixos ocos. Este tipo corrente da etapa pode ser montado com a corrente lateral esquerda e direita como a corrente inteira para o transporte ou o destacável para o transporation como a opção.
A largura da corrente da etapa tem 1000, 800 e 600 para o tipo da escada rolante.
Há dois tipos de projeto da fixação da etapa: bucha de pino do índice e a bucha de aperto plástica.
Os rolos da corrente da etapa são feitos pelo poliuretano resistente hydrolytic e o cubo do rolo da corrente da etapa é a poliamida usada 66. O teste da aptidão do rolo da corrente da etapa inclui a anti-hidrólise 250 horas, hidrólise do óleo 250 horas e tempo de funcionamento 5000hours do teste de vida
Unidade de código pedindo da corrente
Série do produto | Tipo da escada rolante | Corrente de 10 dobras | Corrente de 2 dobras | Desloque a relação |
1354-127-ch | 1000 | a1354-127-ch-10 | a1354-127-ch-02 | a1354-127-ch-01 |
1354-127-ch | 800 | b1354-127-ch-10 | b1354-127-ch-02 | b1354-127-ch-01 |
1354-127-ch | 600 | c1354-127-ch-10 | c1354-127-ch-02 | c1354-127-ch-01 |
1354-15-ch | 1000 | a1354-15-ch-10 | a1354-15-ch-02 | a1354-15-ch-01 |
1354-15-ch | 800 | b1354-15-ch-10 | b1354-15-ch-02 | b1354-15-ch-01 |
1354-15-ch | 600 | c1354-15-ch-10 | c1354-15-ch-02 | c1354-15-ch-01 |
1354-20-ch | 1000 | a1354-20-ch-10 | a1354-20-ch-02 | a1354-20-ch-01 |
1354-20-ch | 800 | b1354-20-ch-10 | b1354-20-ch-02 | b1354-20-ch-01 |
1354-20-ch | 600 | c1354-20-ch-10 | c1354-20-ch-02 | c1354-20-ch-01 |
1354-25-ch | 1000 | a1354-25-ch-10 | a1354-25-ch-02 | a1354-25-ch-01 |
1354-25-ch | 800 | b1354-25-ch-10 | b1354-25-ch-02 | b1354-25-ch-01 |
1354-25-ch | 600 | c1354-25-ch-10 | c1354-25-ch-02 | c1354-25-ch-01 |
10 folts 2 dobras desloque a relação
Aplicação
O rolo do passo 135.46mm dentro da corrente da etapa da relação é usado extensamente na escada rolante comercial e pública e em uma distância da etapa de 406.4mm. É apropriado para o produto 510 da escada rolante, 513NPE, 508NCE, 515NPE, etc.
Producti e controle da qualidade
A corrente da etapa é feita por fornecedores Indústria-ilustres da corrente da etapa. O processo inteiro da fabricação da corrente da etapa inclui imgress meterial, componente que faz à máquina, tratamento térmico da parte e o conjunto final com plano do controle da qualidade ao eansure cada corrente da etapa conseguiu a exigência de projeto original. O nível de qualidade é consistente com a corrente de primeira classe internacional da etapa de escada rolante do tipo.
Todo o tipo corrente da etapa conseguiu o tipo certificado de CNAS de teste.
Nosso serviço
Nossa equipe de planejamento profissional pode fornecer o suporte laboral para ajudar clientes a identificar as especificações apropriadas da corrente da etapa para cumprir exigências da segurança e da vida.
Nós pedimos amavelmente nossos clientes fornecer-nos todos os documentos relativos à corrente da escada rolante, por exemplo relatórios do serviço técnico, números da peça de reposição da corrente, desenhos da corrente, certificados da carga da ruptura/cálculos carga da ruptura, etc. Estes documentos podem consideravelmente acelerar um inquérito e esclarecer discrepâncias. Para evitar todo o risco de fornecer uma corrente defuncionamento, termine este questionário e um molde da identificação com as fotografias detalhadas das placas da relação, dos rolos, dos pinos da etapa, dos eixos, das peças do eixo e das marcações nos componentes. Encha por favor nos seguintes pontos e nos moldes da corrente tão completamente como possível. Se o molde se afasta da corrente a ser medida, esboço, medida e fotografia o detalhe do onin do deviati.
